edukasi PGM-FI di ASTRA JOMBOR 26 Juni 2012
Posted by ipanase in otomotif, sepeda motor.Tags: blogger, honda, honda injeksi, honda PGM-FI, koboys, pertamax, pertamax gan, pertamax7, PGM-FI, yamaha injeksi, yamaha vs honda
trackback
26 juni 2012
iseng aja, ikutan acara vario 125 injeksi, kalai aja dapet ilmu n dapet lihat jerohan motor injeksi..hmm
1. PGM-FI sistem injeksi buatan honda yang dirancang untuk penghematan bahan bakar, pengurangan emisi gan yang berujung pada penghematan minyak bumi serta kelestarian lingkungan( bahasane coy,
)

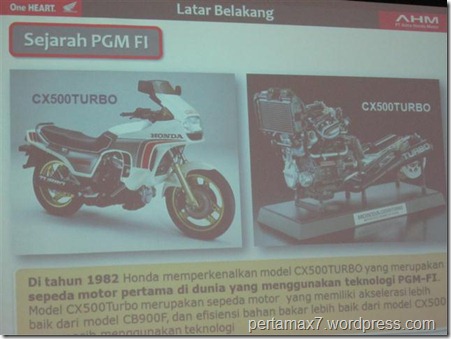

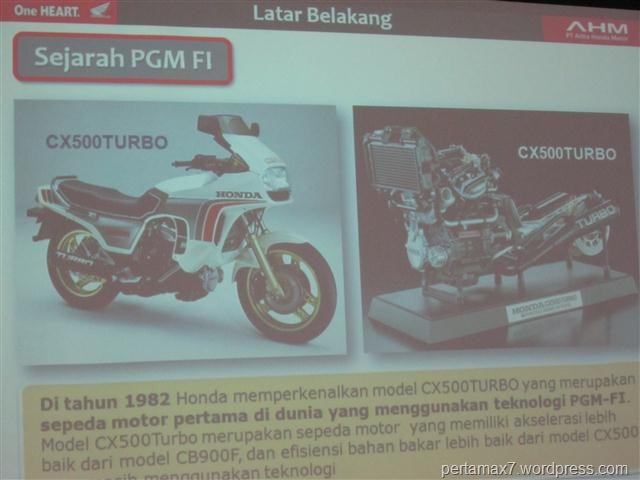

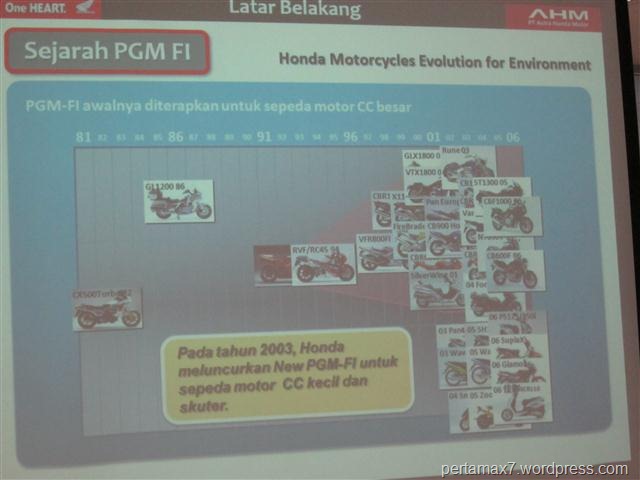

2. sejarah PGM-FI dimulai tahun 1981 ( ane belum lahir ) yang diaplikasikan di motor honda CX500TURBO ( bukan motor CXnya lek ari lhoo , beda jauhhhh ) pada tahun 1982
3. ^ motor ngeri, mesinya tadi di gambar kelihatan keren, lah disini burem,

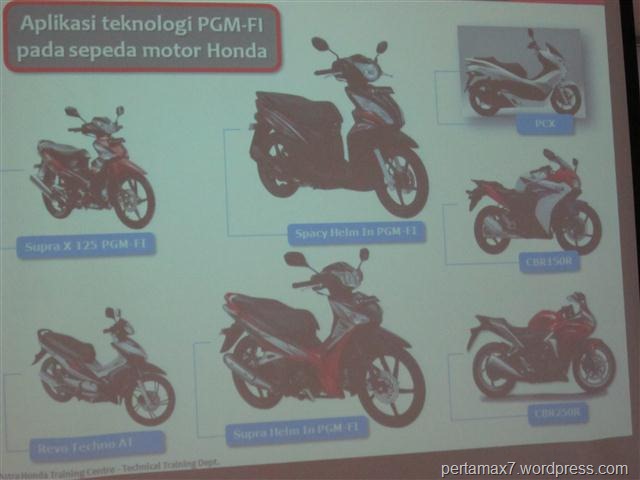

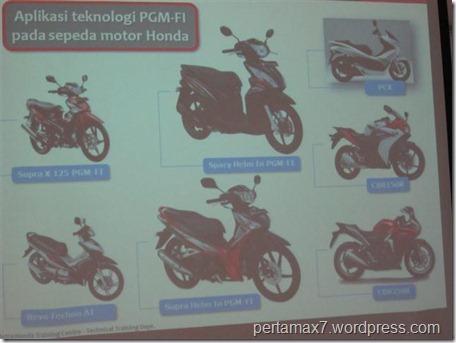

4. sudah tahu kan,. baru ada 7 eh 8 produk honda yang dah make sistem injeksi PGM-FI
supra x125 FI, supra x125 helm in FI, revo AT, spacy FI, PCX, new cbr 150, cbr 250, ( kebetulan belum punya )

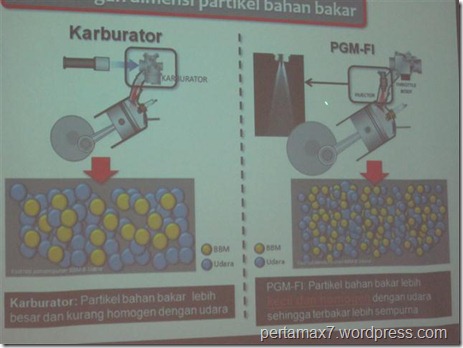

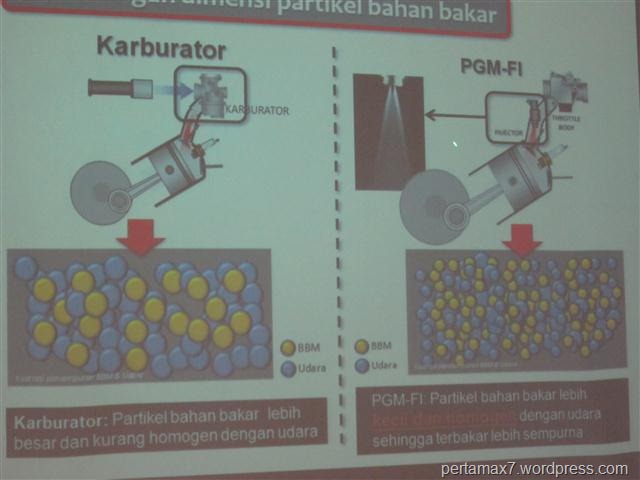

5. penggunaa sistem injeksi menjadikan campuran antara BBM dan Oksigen menjadi homogen, pembakaran sempurna, akselerasi josssssss, kencang, irit

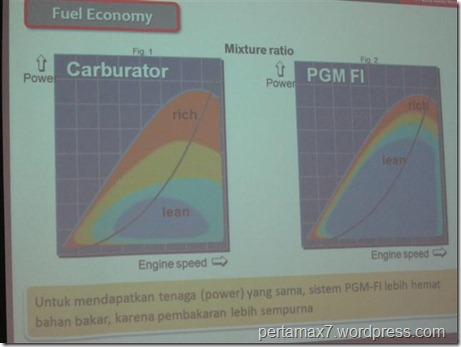

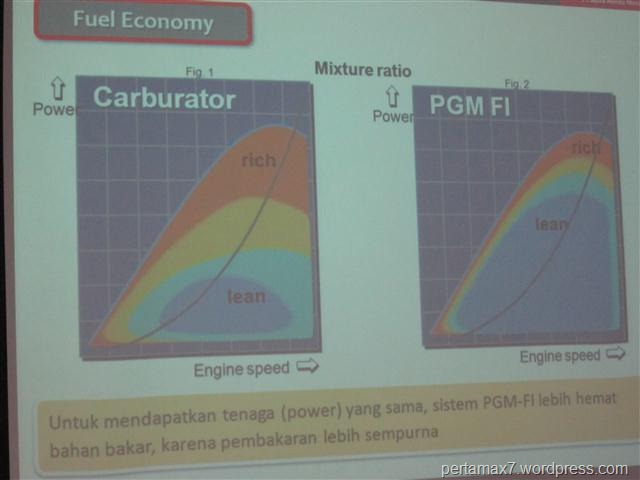

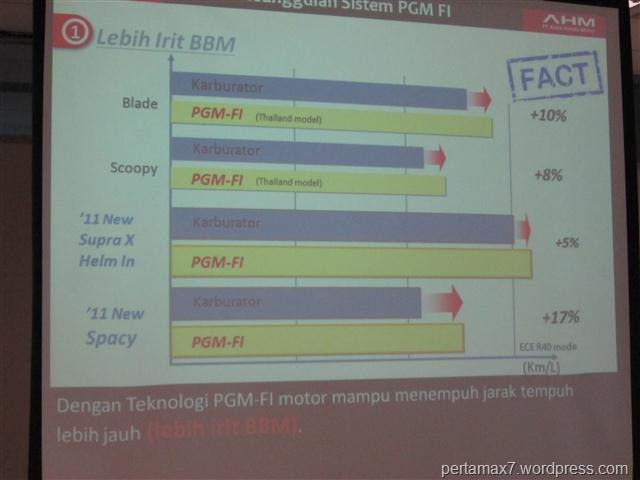

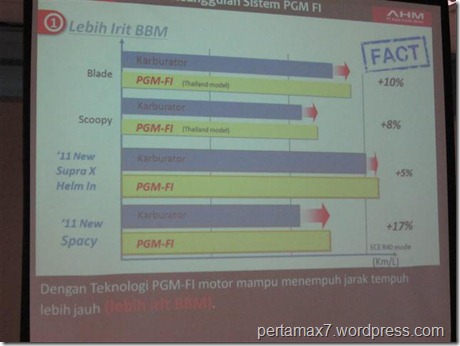

6. karbu vs injeksi, bahan bakarnya lebih hemat yang pake injeksi ( selai matic tentunya, bedanya paling sesendok teh ) yang blade sama scoopy THAILAND VERSION mas bro, di sini entahh kapan
7. di berbagai putaran mesin, campuran bahan bakar dengan oksigen stabil yang injeksi ( jelas lah, pake ECU boss , padakken kaarbu )

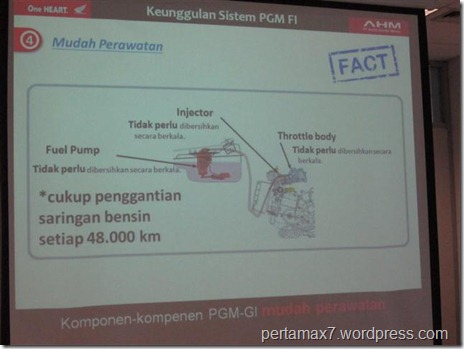

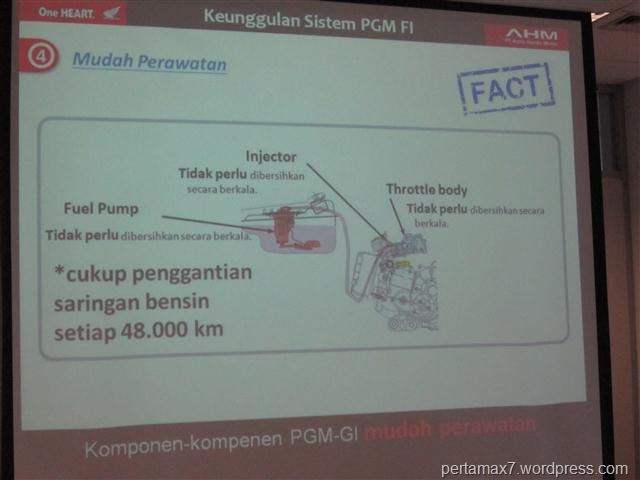

8. sitem injeksi mudah perawatanya, wong sistem injeksi g usah di utak utik ( malah rusak kan berabe )

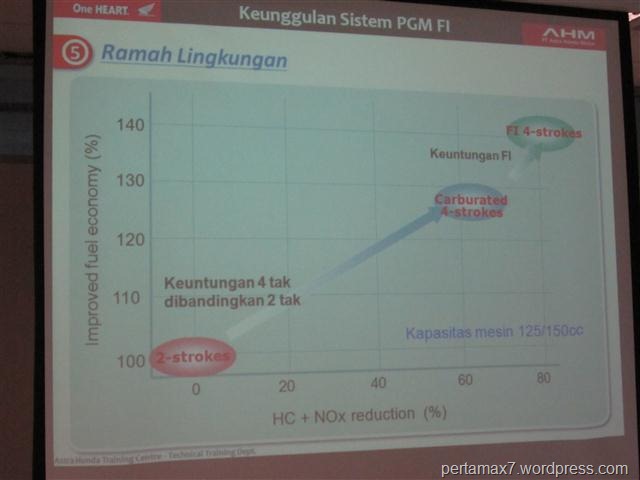

9. sitem injeksi lebih ramah lingkungan dengan lulus euro 3, bandingkan dengan 4 tak versi karbu yang hanya euro 2, apalagi 2 t, ga lolos, kecuali yamaha rx king terakhir yang katanya lolos euro 2 namun turun performa gara2 part penurun emisi, apalagi vespa PX150 terbaru yang 2T namun lulus euro 3, tenaga tingal 7 HP, karena ditambahi parts-parts penurun emisi pula, hmmmm

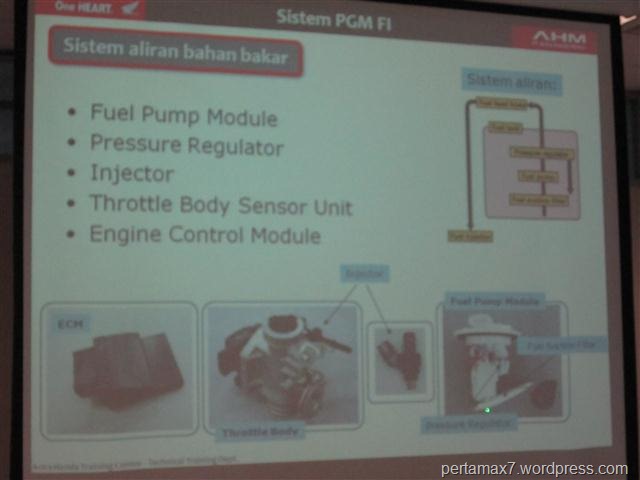

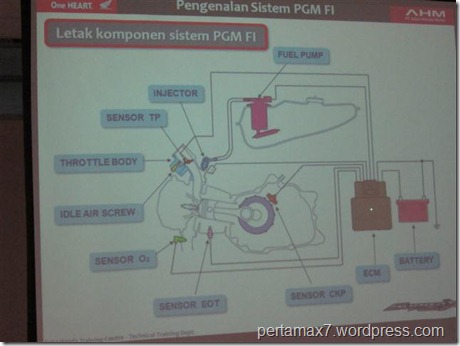

10. komponen PGM-FI

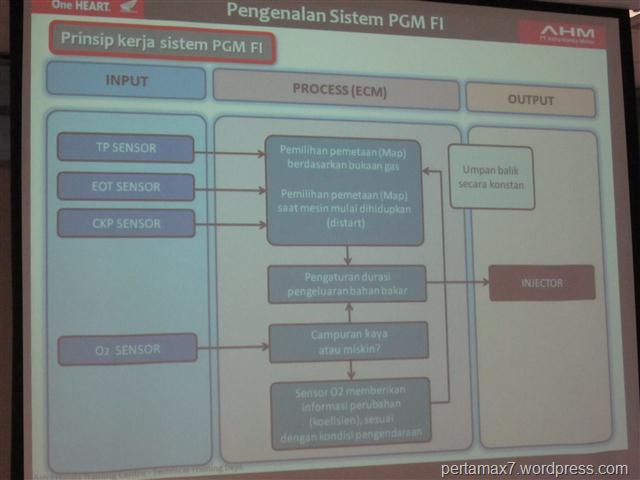

11. prinspi kerja, munyer2 kan CLOSE LOOP

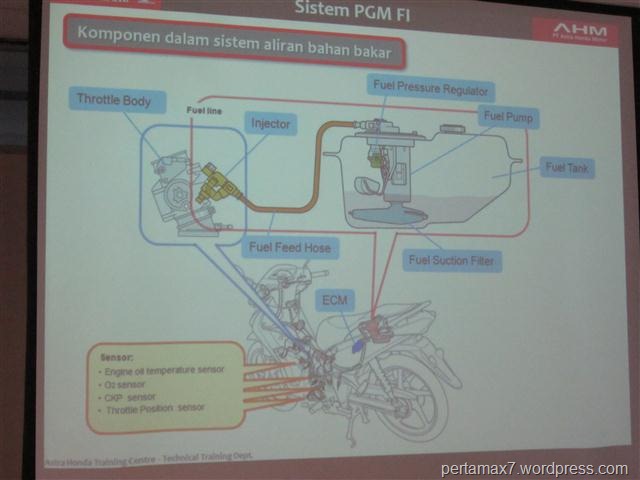

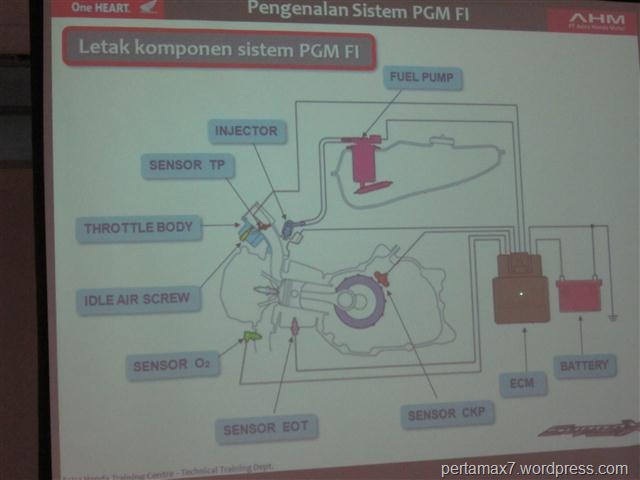

12. penerapan di honda bebek

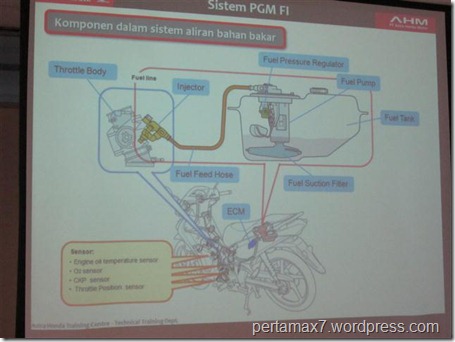

13. antara ECM, Trotle Body, Injektor dan Fuel PUMP, saling terkait

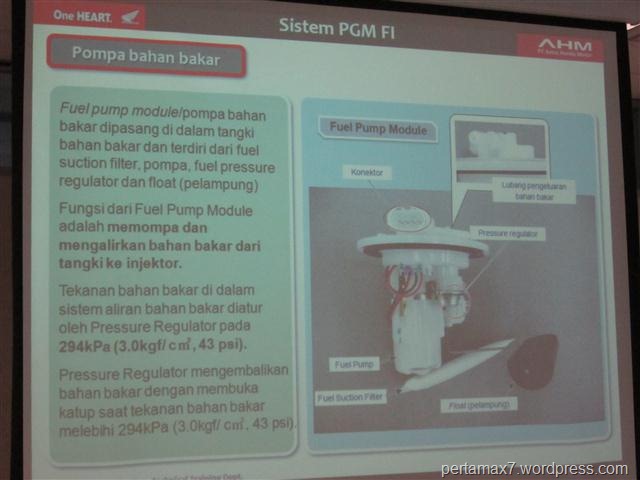

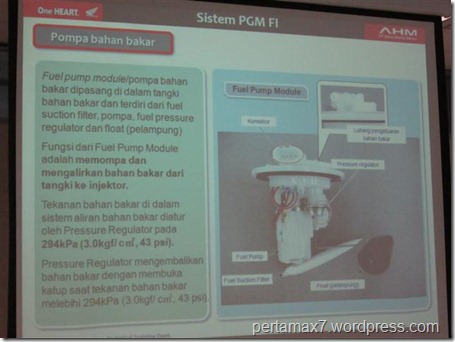

14. fuelpump, jantungnya sistem INJEKSI, harus memompa bensin dengan tekanan 43 psi, haluah, wow,tekanan angin ban belakang megison aja cuma 33 Psi

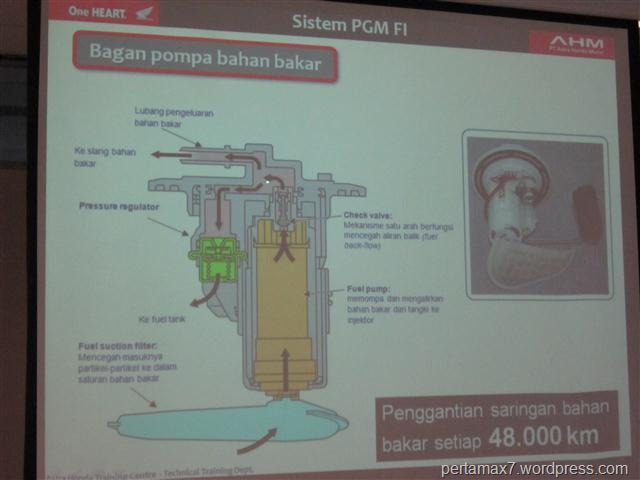

15. bagan penampang fuel pump, ganti filter bensin setiap 48.000 km ya, ( harganya tadi lupa nanya )

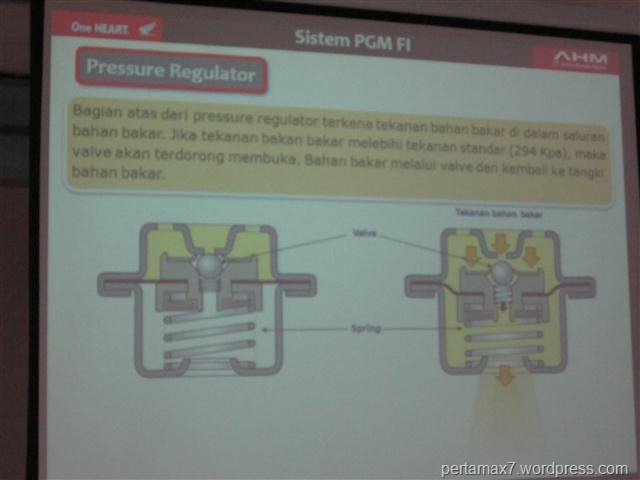

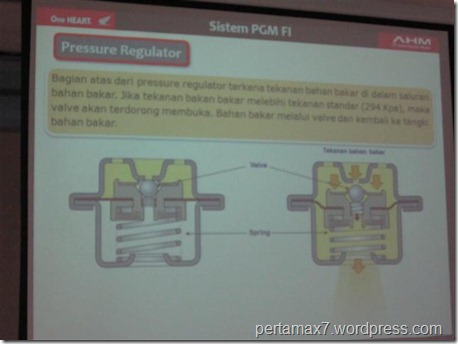

16. tekanan bahan bakar harus 43 Psi, bagaimana kalau lebih? aman mas bro, ada pengatirnya yaitu pressure regulator, biar tekanan tetap terjaga 43 Psi

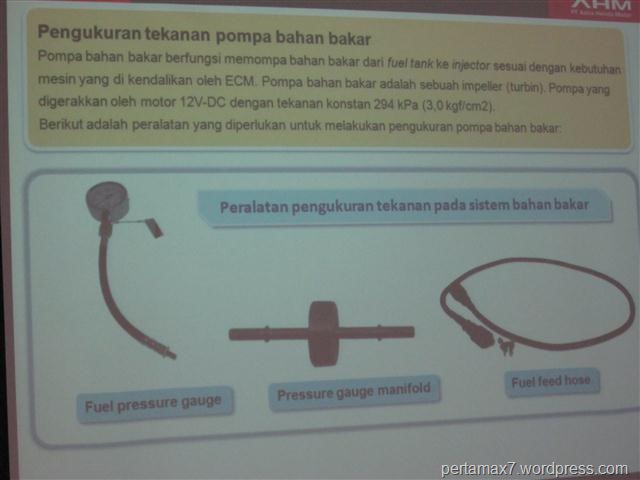

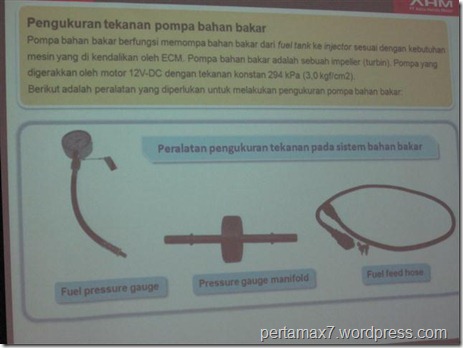

17. ngukurnya tekanan bahan bakar pake alat ini nih, ( kayak di tabung gas lpg ddeh )

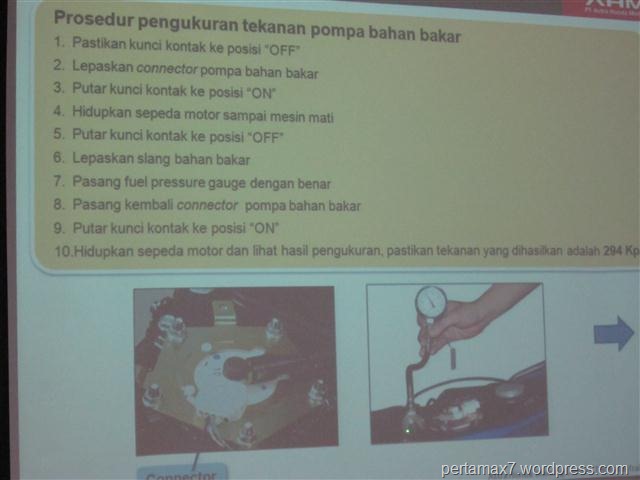

18. prosedurnya

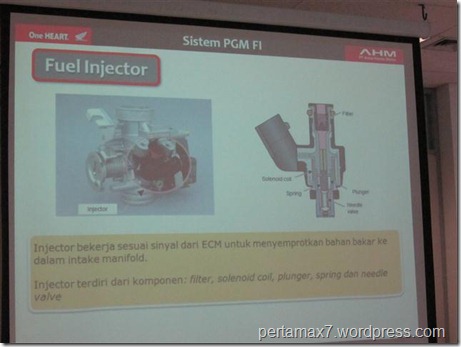

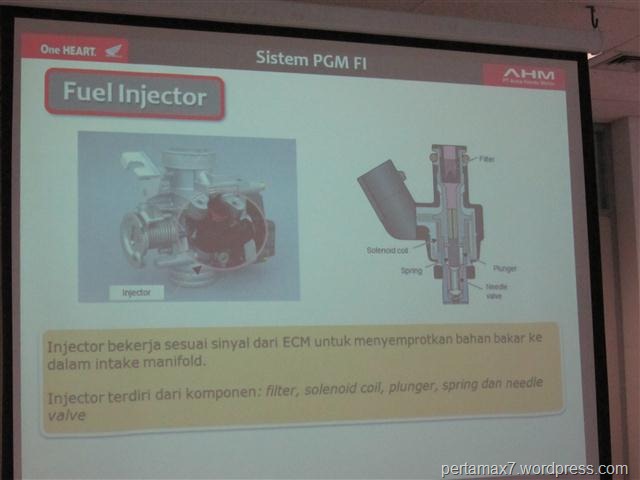

19. injektor, penyemprot bahan bakar nih, kalau kesumbat bakalan trouble mesinya

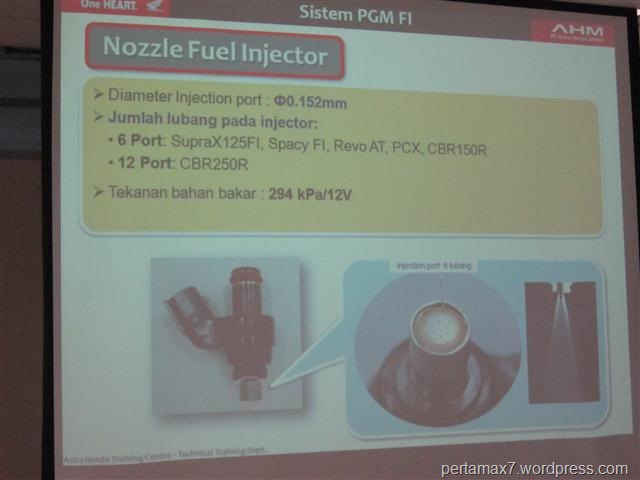

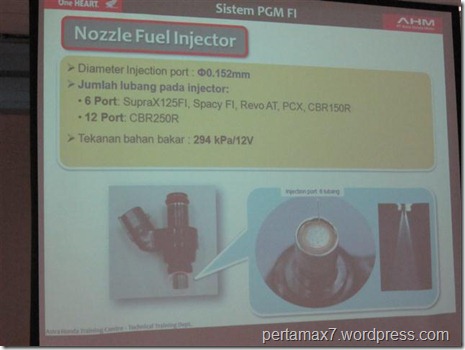

20. nozzlenya berlubang 6 kalau bebek ( ada keteranganya ), kecil2 lagi, hmm 0,152 mm, wwooow

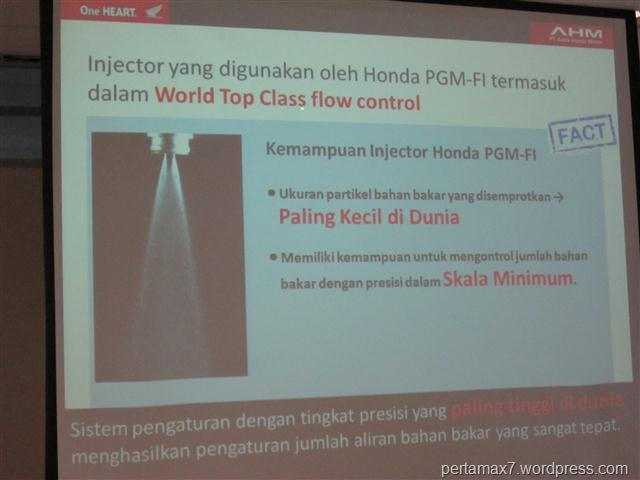

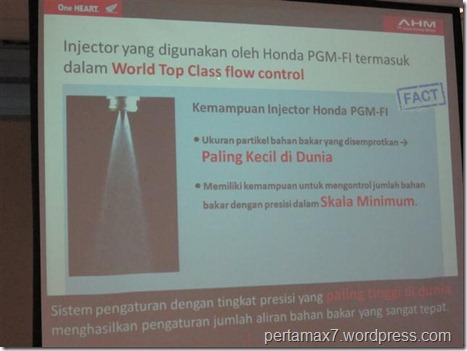

21. katanya pihak independen sih injektor yang digunakan di Honda PGM-FI sistem mampu menyemprotkan bahan bakar dengan ukuran partikel paling kecilll dan memiliki kemampuan mengontrol bahan bakar secara presisi dengan bentuk yang KECIlL pula, wow

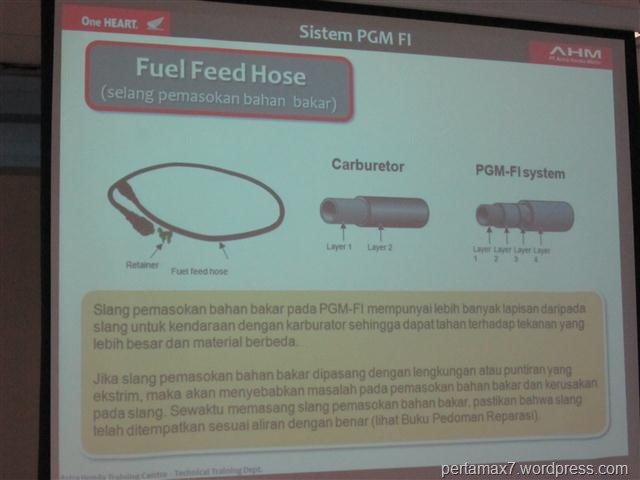

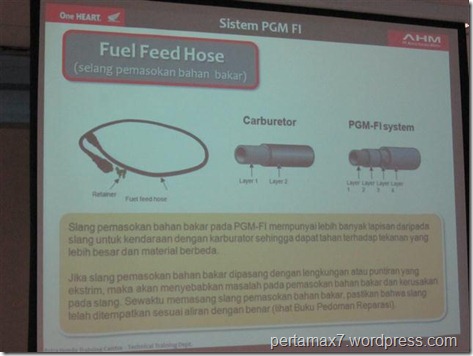

22. selang bahan bakar injeksi beda dengan selang bensin biasa, karena harus mampu menahan tekanan fuelpum yang 43 Psi tadi, biar semburan ke injektor kuattt, n selang bahan bakar injeksi nggak boleh ditekuk 90 derajat, mungkin kaku y, wong 4 lapisan CMIW

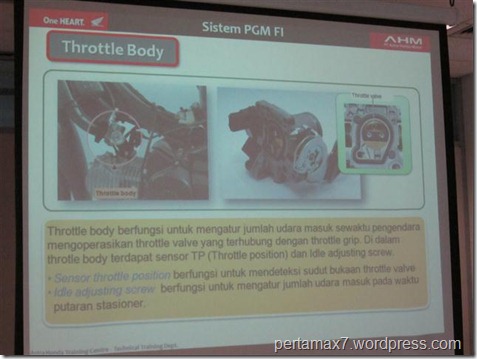

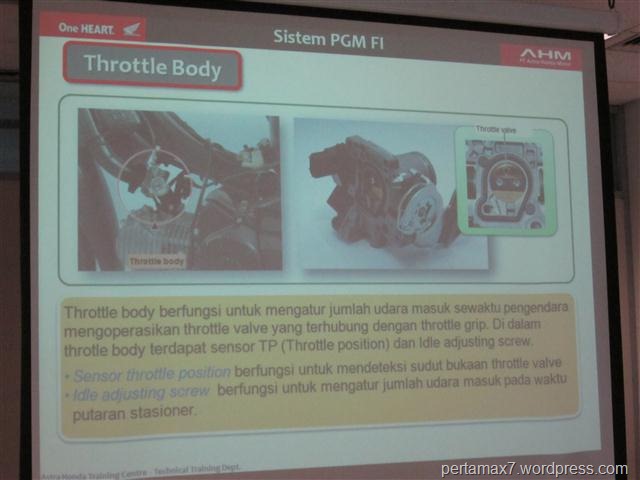

23. TB

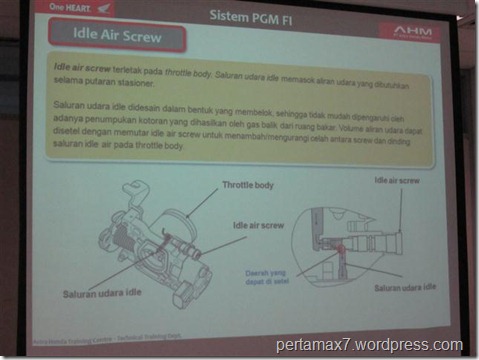

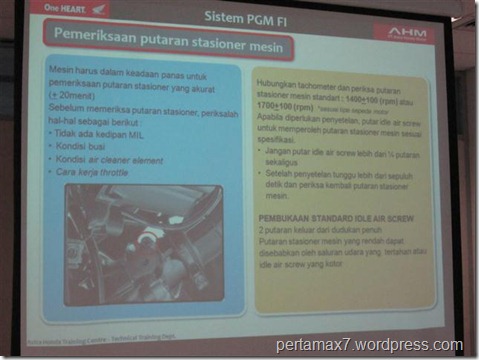

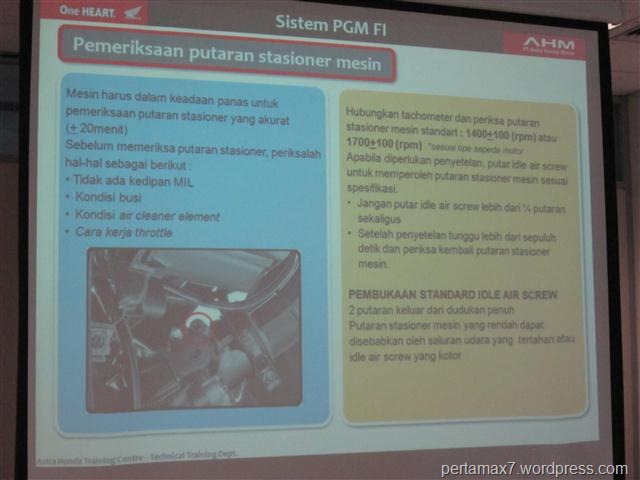

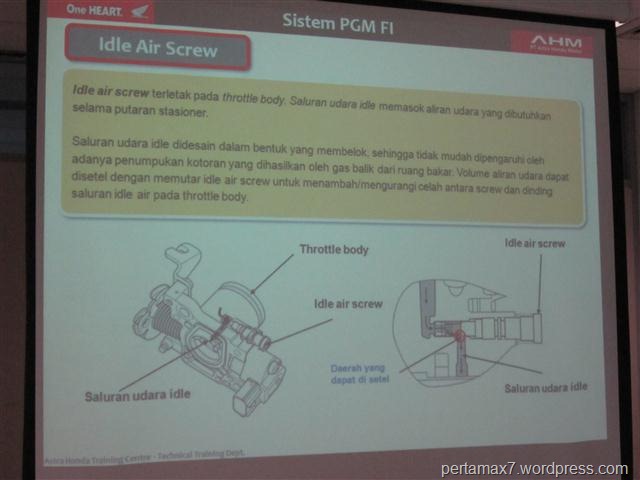

24. idle air screw, kalau di karbu namanya baut stel stationer ( bahasa ane sendiri ), fungsinya buat nyetel langsam gan
25. di stel, lihat tachometer kalau motor sport, kalau di bebek/ matic, di ahass ada tachometernya yang digital itu tu

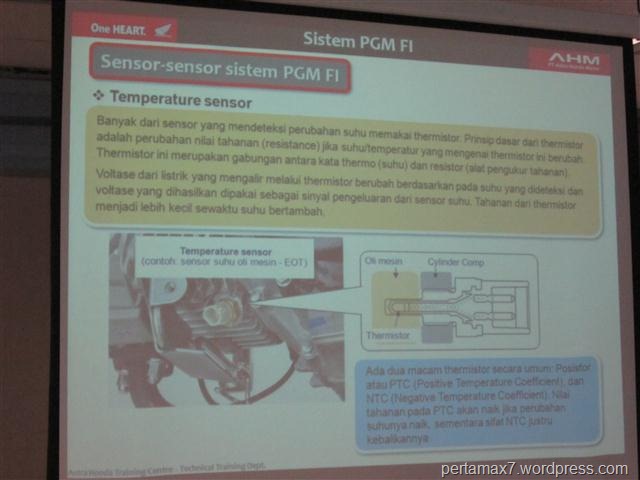

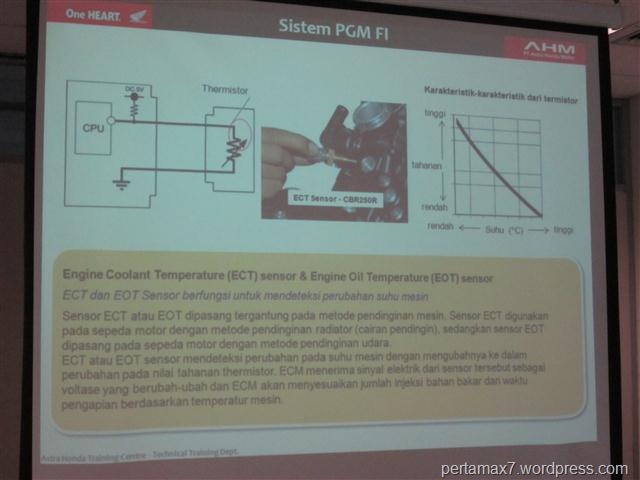

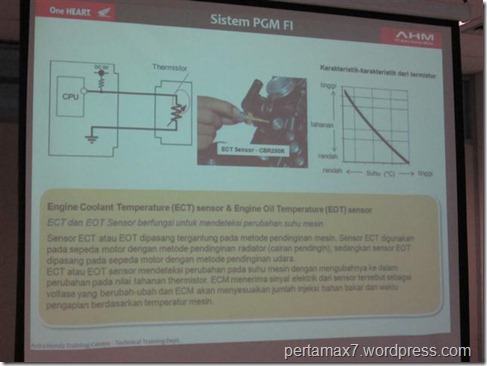

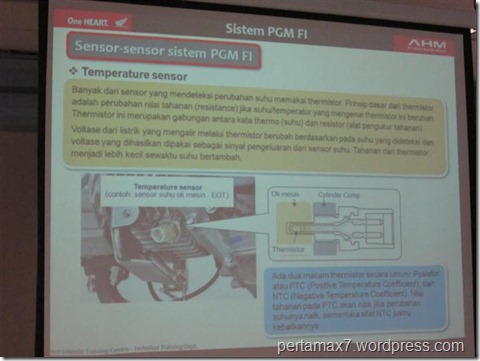

26. di sistem PGM-FI, banyak terdapat sensor yang digunakan sebagai indera agar ECM / ECU sebagai otak dapat mengolah data dari parameter-parameter yang di keluarkan sensor, agar nayal mesin iptimal, tenaga jossssss, irit dan lain0lain,
temperatir sensor digunakan agar sistem PGM-FI mudah dinyalakan baaik di waktu dingin ( pagi hari misal ), hingga saat mesin panas…..ceklik, grengggg,, … gampang
27. skema…

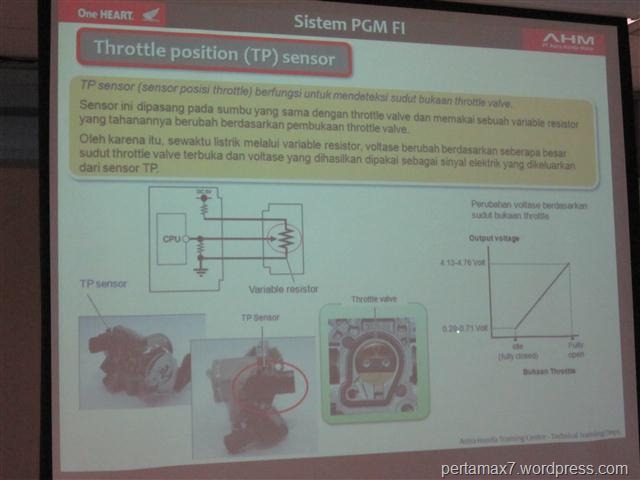

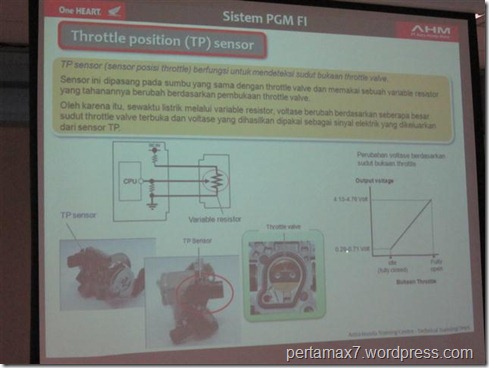

28. TP ( trhottle position sensor ) buka TIGER PICEKS , sensor pendeteksi sudut bukaan throttle valve, saat gas dibuka sedikit, atau gas polll, terdeteksi disini

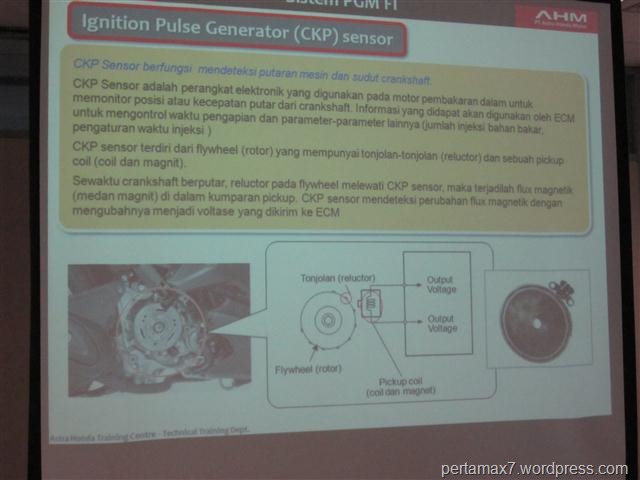

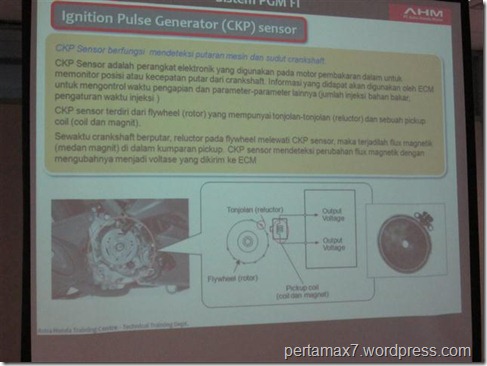

29. CKP, hmm, kayak PULSER ya di model CDI

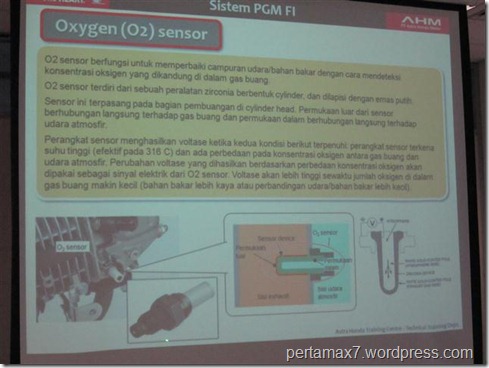

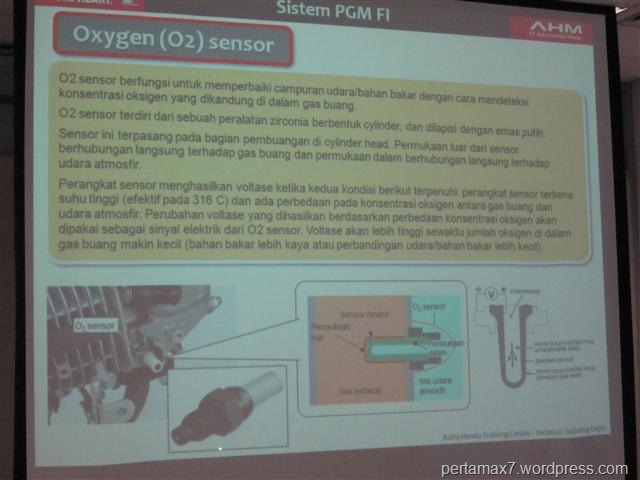

30. O2 sensor, khas sistem injeksi closed loop, yang bertujuan untuk mengetahui campuran bahan baar sudah ideal atau belum, kalau belumnanti di stel lagi oleh ECM karena info dari sensor ini, agar cmpuran sempurna
di yamaha vixion nggak ada sensor ini, karena masih open loop
lampu tanda kerusakan di sistem PGM-FI

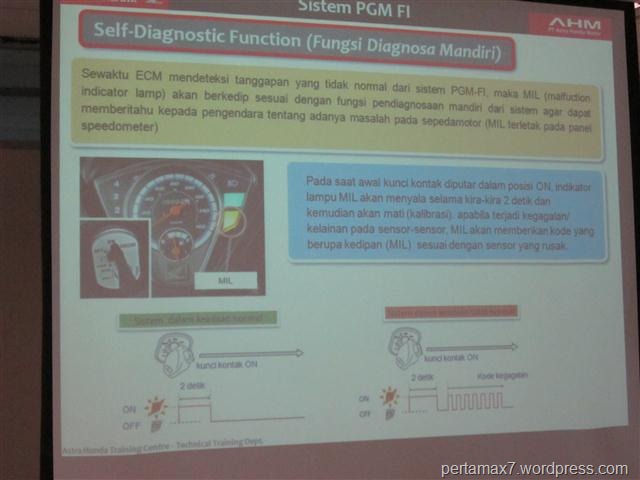

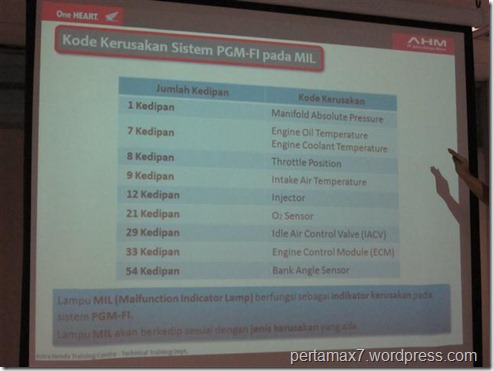

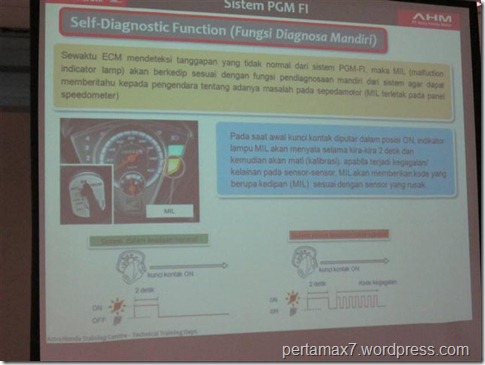

31. di sistem PGM-FI bila terjadi ketidak beresan pada sistem injeksi, maka akan mengeluarkan tanda tanda berupa kedipan lampu MIL ( malfunction indikator lamp ), yang berkedip sesuai kerusakan

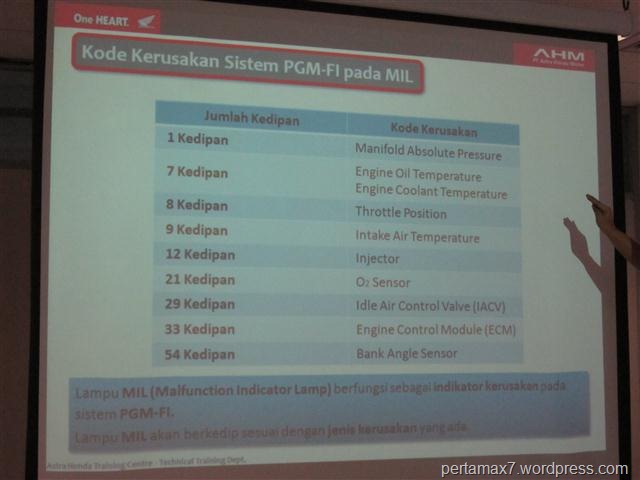

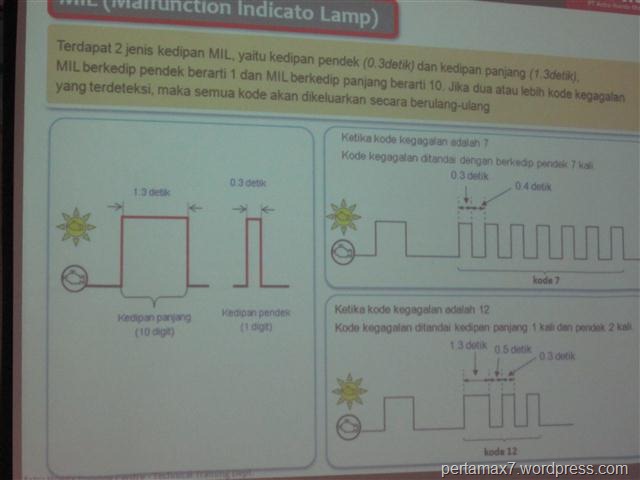

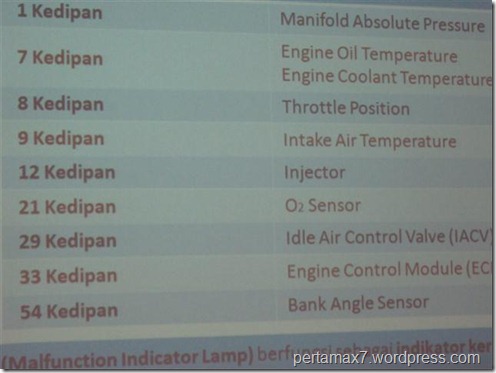

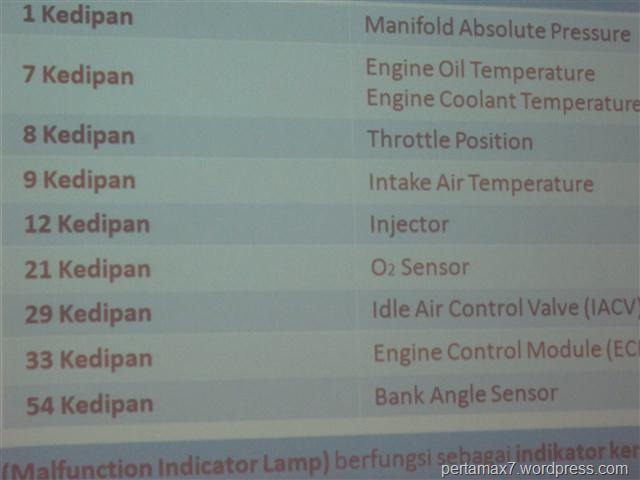

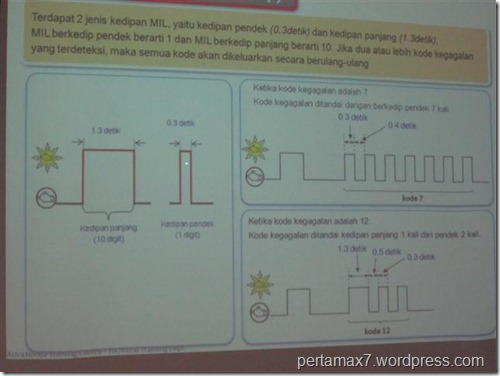

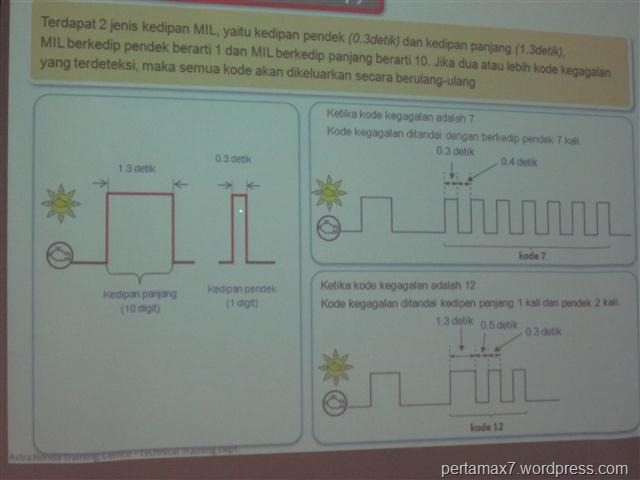

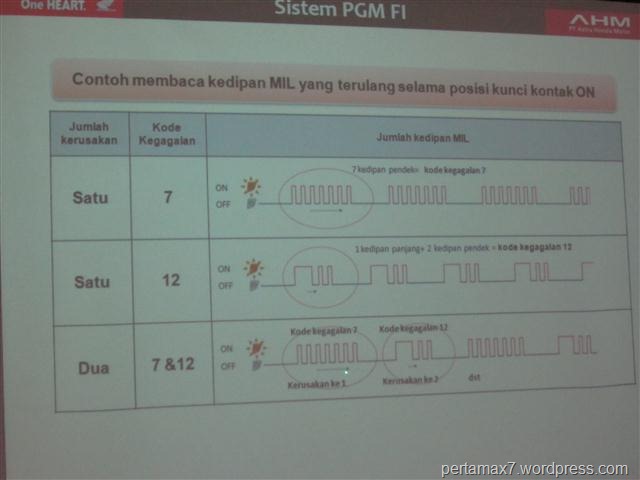

32. lebih jelas, wah?? sampe 54 kedipan??? apa nggak KEMPOR ngitunya,,,hahahah
kagak mas bro, 54 itu artinya 5 kali kedipan panjang, 4 kedipan pendek, simple kan, jadi nggak udah ngitung sampe sebanyak itu,
33. ow
34. sip
35. ok

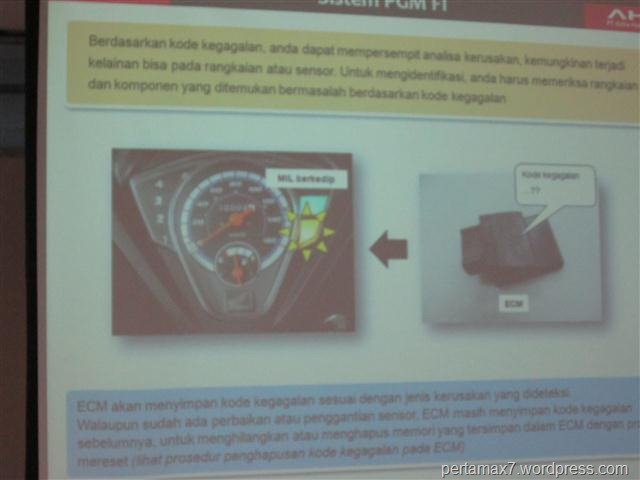

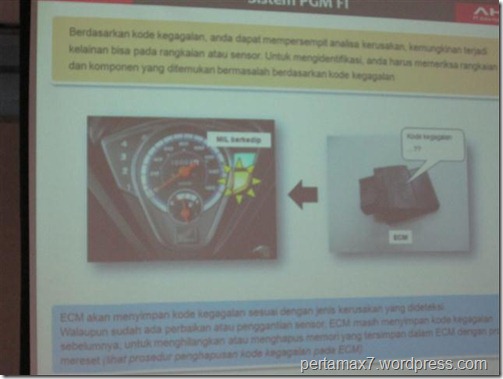

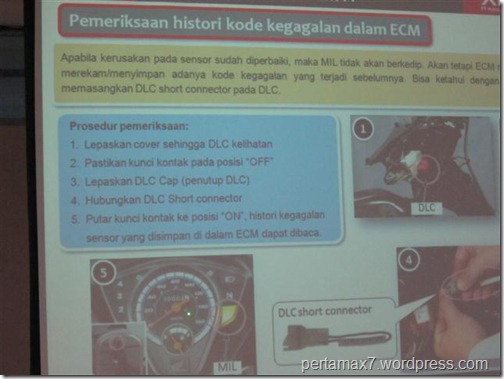

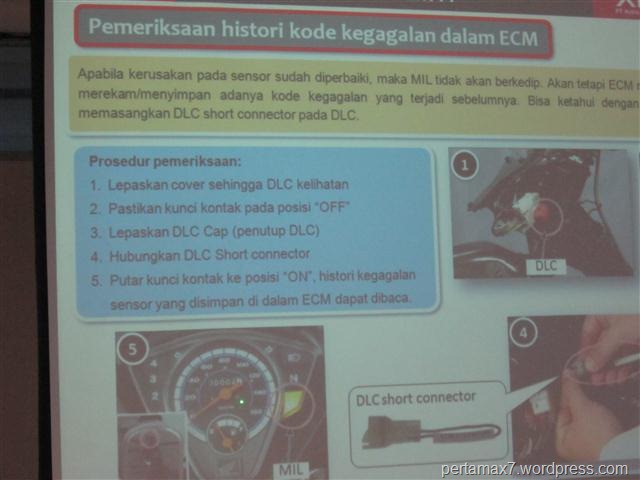

36. nah, kalau ada kerusakan atau tanda2 MIL, maka akan terekam pada ECM sehingga sejaran kerusakan di ecm baakal terdeteksi di ahass
nah, kalau mesin nggak bisa hidup dan MIL nggak hidup? ECMnya yaang rusak
kalau mesin hidup MIL nggak kedip sekali, berarti lampu MIL yang mati, hahhaha
37. jumper

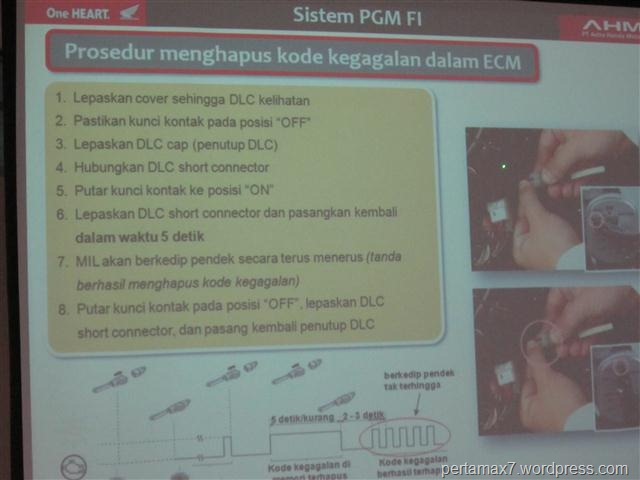

38. hapus ingatan
honda memberi garansi 5 tahun untuk sistem injeksi, 3 tahun mesin, 1 tahun rangka dan kelistrikan*
*syarat dan ketentuan jelas berlaku
masih ragu dengan sistem injeksi?
selamat membaca dan mencermati,
sambil makan juga enak
NB : maaf KEBANYAKAN GAMBARRRRRRR
