Gear Indikator di Yamaha New Vixion Lightning Cukup Rp. 100 rebuan gan 2 Desember 2013

Posted by ipanase in info otomotif, new vixion, opini, otomotif, pertamax7.com, yamaha.
Tags: , , ,
trackback

satu kata, inovatif ane ucapkan kepada gan Ganang Ramadhan Kurniaji  yang pasang gear indikator di yamaha new vixion…….. seperti ini

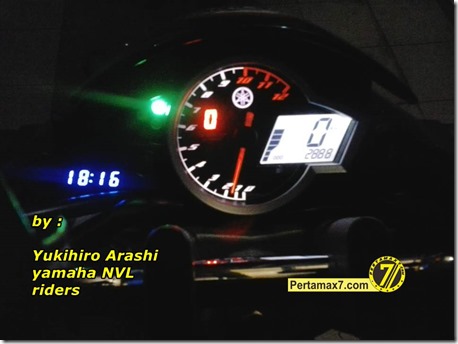

Indikator Gear di yamaha new vixion

hayoo gimana? ane lihat sekilas, wah kayak indicator aftermarket buat honda CBR250R apa Kawasaki NInja 250,, tapi ternyata ini indicator yang bergunan namun bikinnnya sederhana gan,.. lah koq? monggo disimak….

namun sayangnya, om ganang ini biker yang terima jadi, ya nggak tahu gimanan skemanya nih gear indicator, beliau cuma kasih clue : Beli Switch netral Yamaha New Jupiter MX Manual 5 speed, trus kasih ke tukang LED, beres, wwkwkkw, ngakak total ane….

another posion 😀

gear indikator yamaha new vixion

yups, langsung aje ane kepikiran buat dari clue yang di beberkan om ganang, suwun om…… langsung menuju simulator pake proteus….. siapinn

LED 7 segment

saklar rotari

dioda

batere…. di rangkai dengan ruwet,

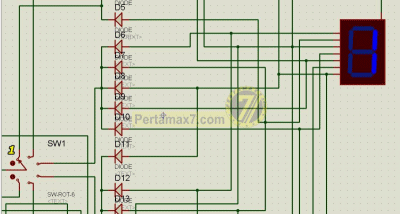

gear indicator

dan hasilnya seperti GIFT dibawah…..

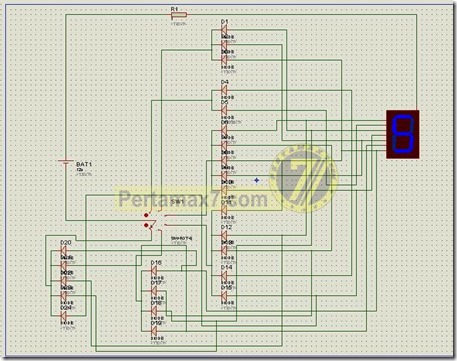

gear indicator

perpindahan gigi new vixion kan

1-N-2-3-4-5 , namun tidak rotary seperti switch diatass,, angap saja ini cuma buat gambaran 😀



modalnya berapa om? yuk disimak

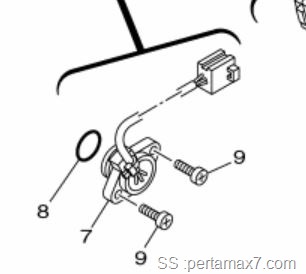

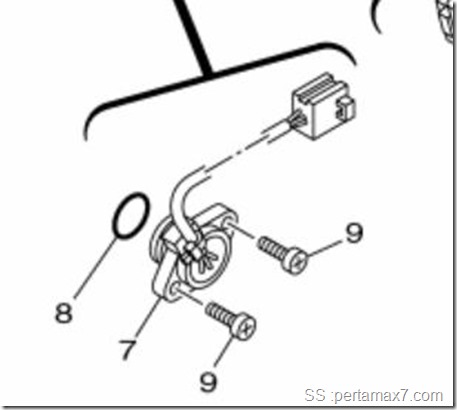

switch netral jupiter mx

harga switch netral Rp. 56.000 ingat, swicth netral punya yamaha new jupiter mx manual cakram belakang….

Nama Model Nomor Part Nama Part Jumlah order HET termasuk PPN Total termasuk PPN
T135HC JUP… 50C-H2540-00 NEUTRAL SWITCH ASSY 1 56,000.00 56,000.00
Total (Rp) 56,000.00

nah sisanya kan bisa buat beli timah, pcb, led 7 segment Common anoda, dioda, kabel, skun, rumah gear indicator dll, ya to? ane yakin Rp. 100 rebuan cukup untuk pasang gear indicator ini

kenapa pakai dioda gan? yups, cara akal2an simple ini cocok buat modip gear indicator…… ane niatnya pake microcontroller, pake atmega 8 dan sebangsanya,, namun,, berat di ongkoss mas om… sekaliannn…. yo wis pake dioda wae, walau ruwet 😀

kapan-kapan ya ane bahas buatnya, wong ini proyek juga lagi mau ane kerjakan 😀

spyshoot 😀

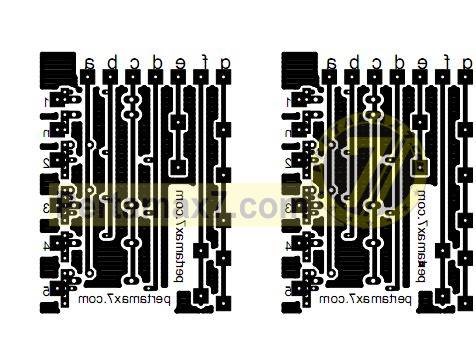

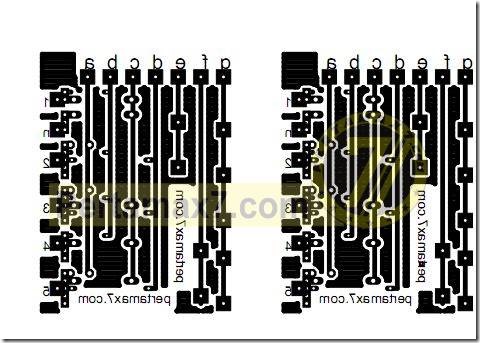

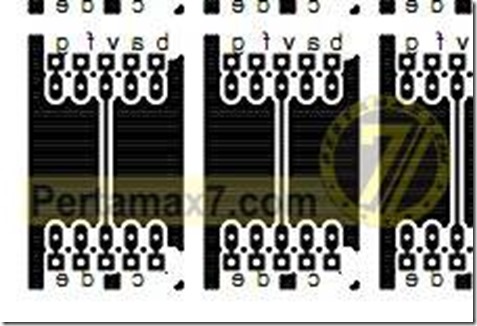

seven segment gear indicatorpcb gear indicator yamaha new vixion

owh iya, kalau pemirsa ada yang kurang sreg dengan pemilihan judul yang sesuai , monggo di komen bagusnya gimana judul artikel ini 😀

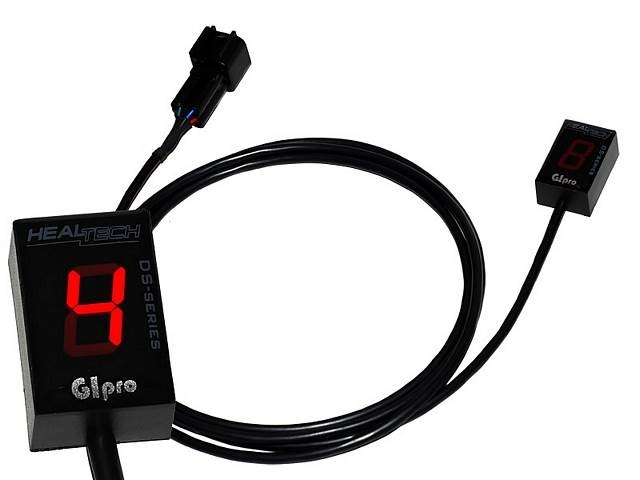

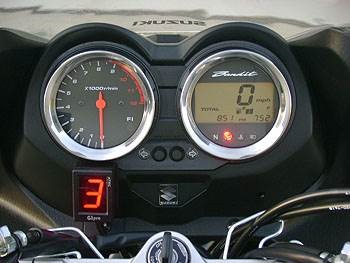

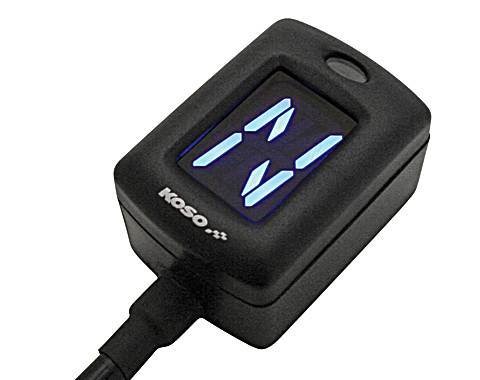

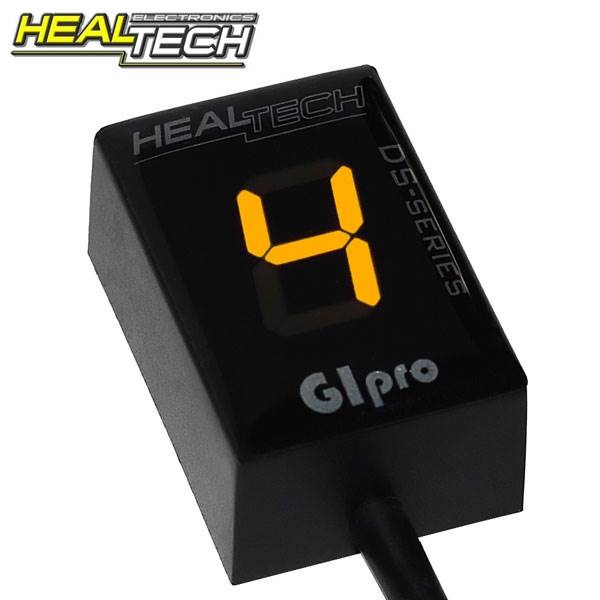

kelupaan, nih contoh gear indicator di mogeh… namun in prinsipnya beda, ga pake switch netral,,, harganya,, nyuss nih 😀

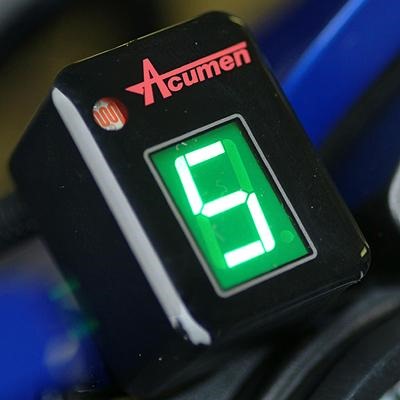

radC6B13st5FciengAcumen DG8 Custom Colour Digital Gear Indicatorkoso-digital-gear-indicator-shift-light-reads-upto-9-gears--20332-pgear_ind1-350tn_GIPRO-DS_p02-04healtech_gipro_ds_gear_indicator_600

semoga berguna 😀 hewhehehehe, kepingin???
