Pasang Kapasitor Yamaha Old Vixion di Yamaha New Vixion, gampang cuma Rp.163.000 saja 30 Juni 2015

pertamax7.com, ini artikel mendadak gan janji ane pada pemirsa sebut saja om sarip rohman yang bingung cara pasang kapasitor yamaha old vixion di yamaha new vixion?

tenang, ane sudah pasang sejak ane beli baru ini shincan ( yang belum lunas sampai sekarang ), caranya gampang, modal Rp.163.000 saja ! wis akhirnya artikel DIY brojol maneh…

1. pertamax, siapkan duit Rp.160.000 buat nebus CONDENSER, SMOOTHING yamaha Old Vixion lansiran 2010 di diler yamaha terdekat, indent gan…. kodenya      3C1-H1965-00

2. ke toko mobil, beli skun aki kecil ukuran 8 mm buat colok ke aki, Rp.2000 2 biji ,, hahhhh biji…

3. beli kabel ties, Rp.1000 dapat 3/4 tergantung ukuran

4. ke tukang komputer, kita minta baik-baik power supply bekas komputer ( PSU komputer ) yang sudah rusak, cuma diambil soket molex nya, detail dibawah

5. saatnya dirangkai, alatnya (1). obeng plus, (2) isolasi  (3) solder (4) timah

ayo di garap

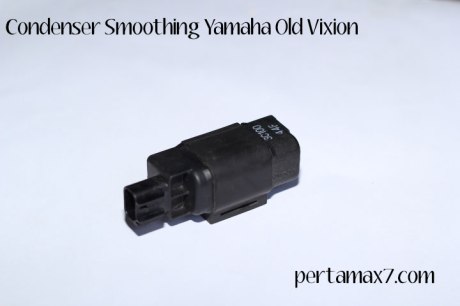

ini wujud condenser smoothing yamaha old vixion, bingung barang kecil gini mahal juga, isinya apa ya 😆

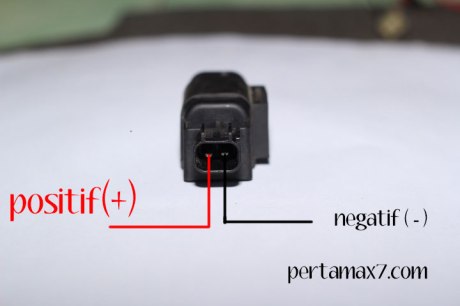

terdapat 2 kaki, yang positif dan negatif mana? nggak ada tanda/ simbolnya gan, apa bipolar atau 2 kutub yak? daripada menduga-duga buka saja buku manual yamaha old vixion, cek diagram kelistrikan,dan dapet deh wiringnya

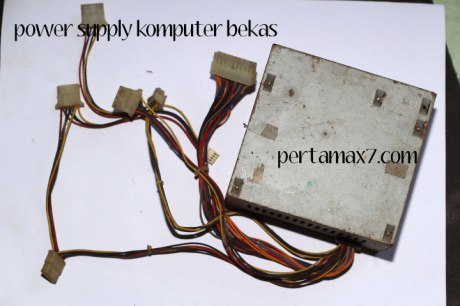

balik ke PSU bekas

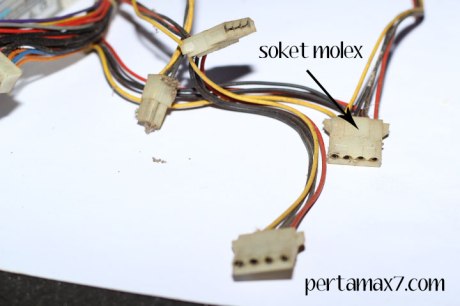

ambil soket molexnya

kemudian dibelah 2

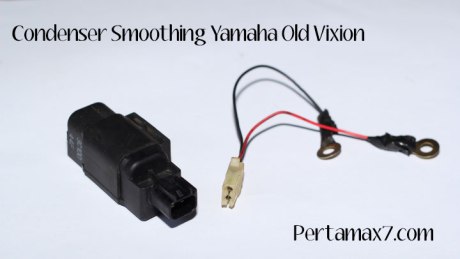

jadinya seperti diatas, ambil setengah soket, warna hitam dan merah biar gampang plus minus lantas pasang skun aki solder dan isolasi ( lebih bagus pakai isolasi bakar/ heat shrink tubing )

langsung saja pasang, jangan sampai terbalik positif negatifnya

seperti biasa aturan dasar listrik dc merah itu positif (+) hitam itu negatif (-)

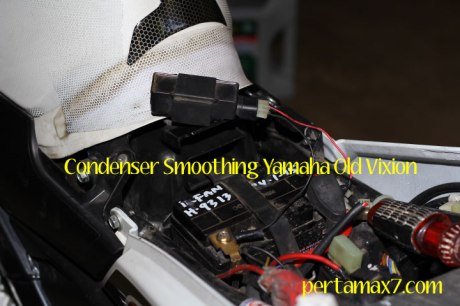

langsung pasang ke aki motor new vixion pemirsa, terlebih dulu buka jok, lantas buka baut aki , eh ada nama ane euy,,, yo iyo lah ini motor ane kwkkww

untuk merapikan, pasang kapasitor di rangka motor dan diikat kabel tis yang sudah kita beli

ya sebagaimana diketahui bersamaa, yamaha new vixion lightning tidak dilengkapi dengan kapasitor, sudah lampu depan AC lagi, sip nasip.. .sebenarnya fungsi kapasitor ini apa sih? belum terjawab juga oleh ane, namun dengan nama “condenser smoothing” ya mungkin sebagai filter/ penghalus arus DC yang masih terdapat riak/ ripple dari kiprok alias meratakan arus DC setelah peyearahan lewat kiprok/ rectifier , efeknya arus DC makin stabil yang mana diperlukan untuk kinerja sistem injeksi

nggak usah dibahas banyak entar pening… last, ada yang berminat? monggo

semangat puasa, semoga berguna 😀
