regulator tegangan DC dengan IC LM 317 29 Maret 2013

Posted by ipanase in DIY, elektro, elektronika, info otomotif.
Tags: , , , , ,
trackback

malam gan, bahas apa ya, bahan mainan ah

lm 317

tadi ane bikin mainan pesenan gan aroon, regulator tegangan 12 v ke 7.5 volt nggak tahu buat apa , wong pesenan, lets go, rangkaian di atas, menggunakan ic LM317 ajah , cek sini

ee.buffalo.edu/courses/elab/LM117.pdf

apa sih regulator?

1. baca rangkaian

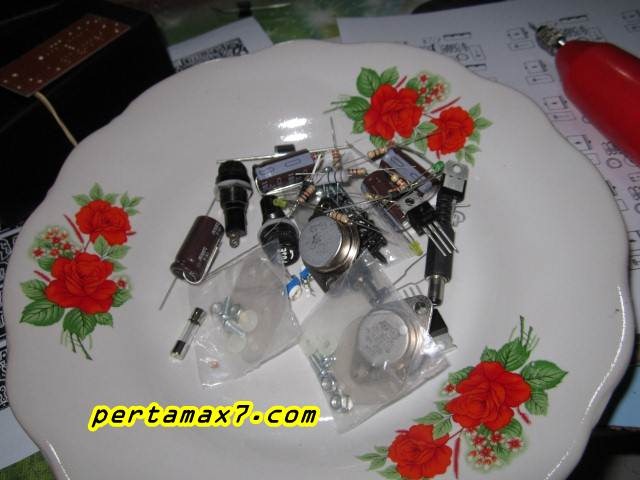

2. beli komponen

pertamax7.com 008 (Small)

^ semur jengkol, panganan unik nan enak walau tak semua suka ๐Ÿ˜€ sengaja ane kasih ke piring, ane belum punya tempat komponen je, jadi kalau di rak ada gelas ya ane cempungin gelas, atau mangkok, dan paling pas wadah komponen ternyata PIRING ๐Ÿ˜€

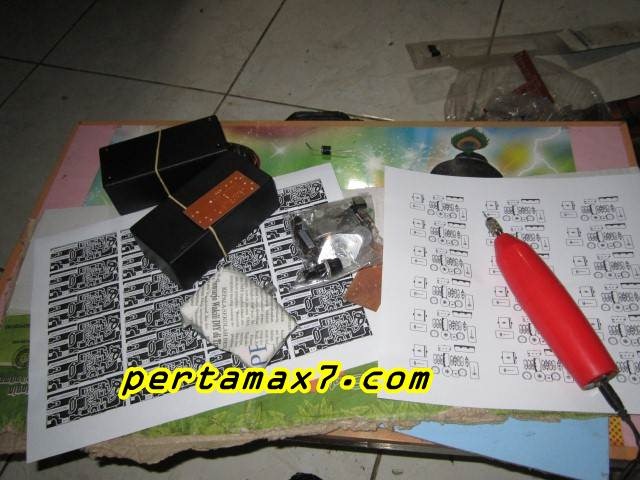

3. buat pcb

pertamax7.com 006 (Small)

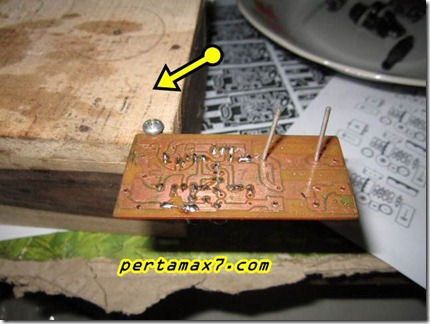

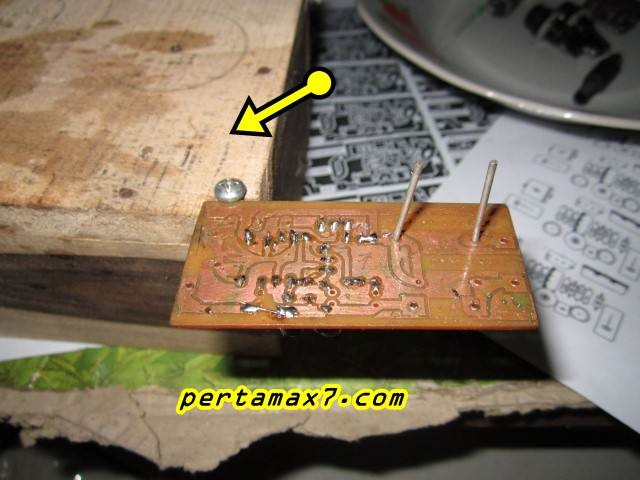

4. digarap

pertamax7.com 010 (Small)

maklum, ane belum punya helping tool, ya pake kayu gitu kalau nyolder ๐Ÿ˜€

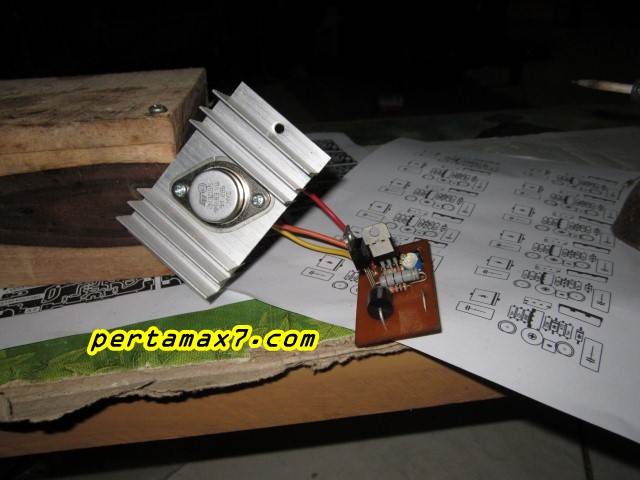

5. pasang transistor 2n3055 aka JENGKOLAN ๐Ÿ˜€pertamax7.com 011 (Small)

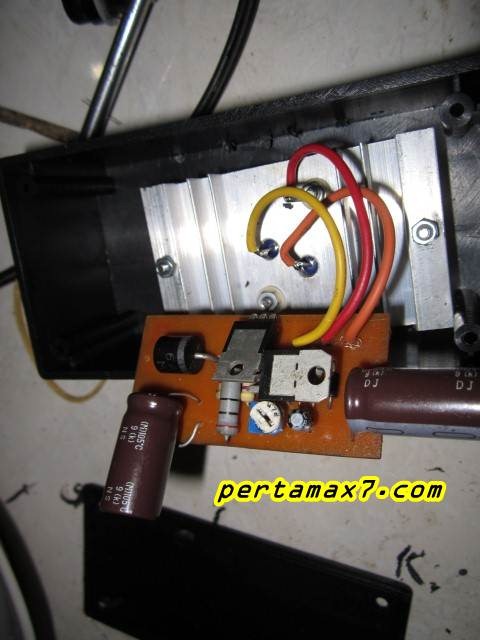

6. pasang ke box

pertamax7.com 013 (Small)

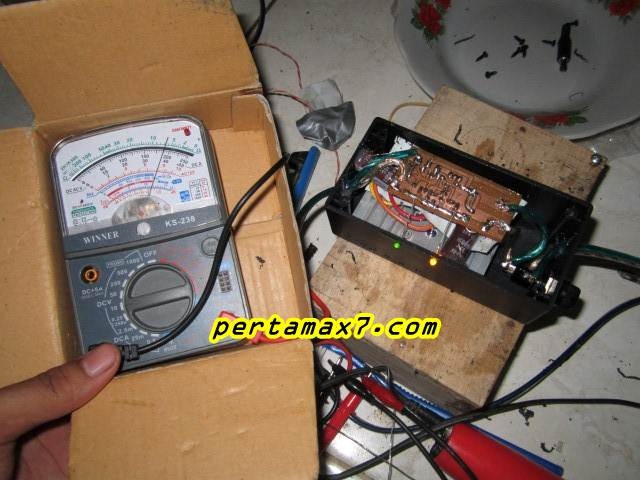

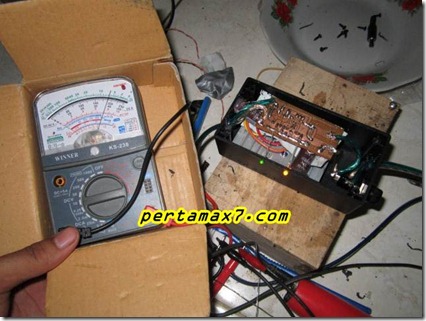

7. pasang kabel2, trus di test gan

pertamax7.com 016 (Small)

keluar plus minus 7,5 v lah, di stel2 trimpotrnya ๐Ÿ˜€

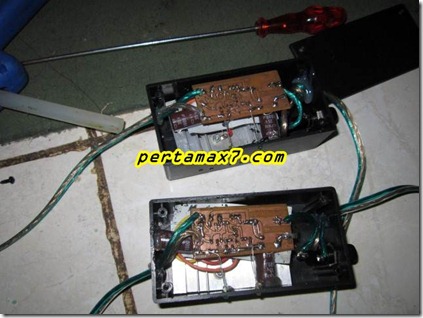

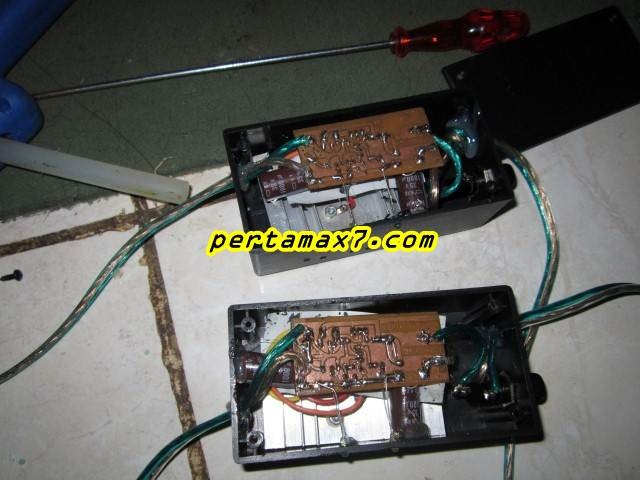

8, tahu2 jadi 2 ๐Ÿ˜€

pertamax7.com 015 (Small)

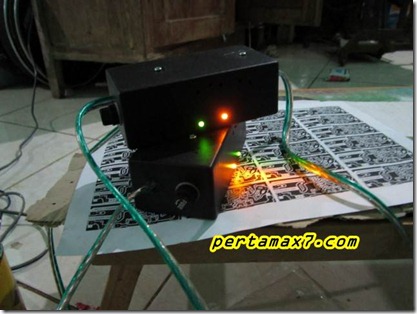

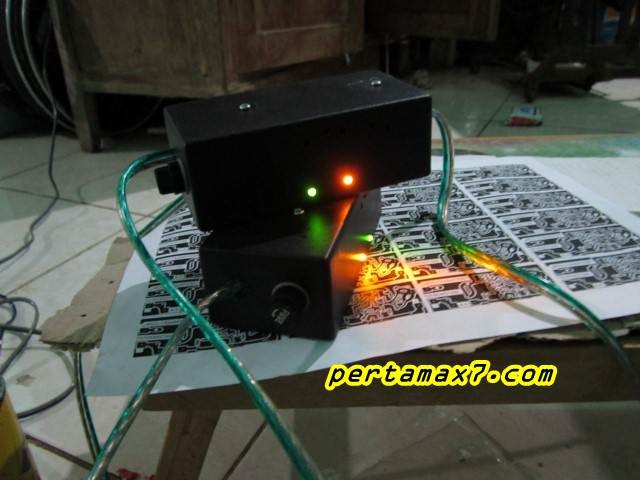

9. bersinar ๐Ÿ˜€

pertamax7.com 020 (Small)

regulator tegangan DC dengan input 12 volt dan output bisa di stel namun diminta out 7,5 denagn arus 3 A aja, ya udah

sekian, dan terima kasih , hehehehee
