Matikan AHO Yamaha R15 pakai Saklar Old Vixion, Hampir PNP Bro !!! 17 September 2014
Posted by ipanase in info otomotif, modifikasi, opini, otomotif, pertamax7, sepeda motor, yamaha, YZF-R15, YZF-R25.Tags: matikan AHO R15, matikan lampu R15 pakai saklar vixion, mematikan aho R15, pasang saklar lampu vixion lama di R15, pertamax7.com, saklar lampu yamaha r15, yamaha R15 pakai saklar vixion lama
trackback
pertamax7.com, artikel ini berdasarkan permintaan banyak pemirsa penyemplak yamaha R15, matikan AHO nya gimana sih? wah lama nggak artikel DIY, ok lets go
wah ane juga belum paham bro, jujur saja, ane ini newbie soal kelistrikan R15, namun dengan tekat dan semangat serta muka tebal setebal tembok, ane bisa….. matiin tuh AHO R15, kok bisa???? Alhamdulillah setelah perjuangan panjang ane dapat tuh “korban” yang mau ane oprek… siap garap wis…… caranya?
siapkan alat : kunci L ukuran ( lupa tadi ), solder, kunci 10, obeng plus minus set,
bahan : saklar old Vixion beli di beres yamaha harganya kalau ndak salah Rp. 141.000 saja, timah solder serta heatshrink tube aka solasi bakar, dan isolasi/ solatip/ selotip
langkahnya

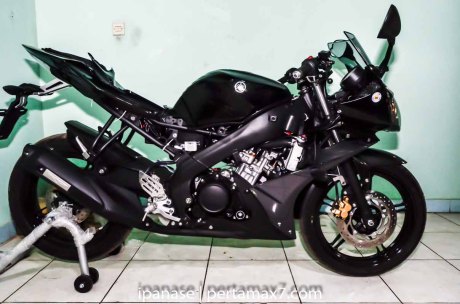

1. buka fairing di bagian kanan tangki r15
2. buka cowlling di rongga belakang lampu ( lupa moto , mau di foto lagi motornya udah di bawa )

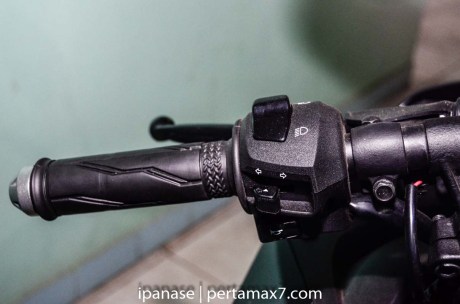

3. buka holder saklar kiri R15 AHO

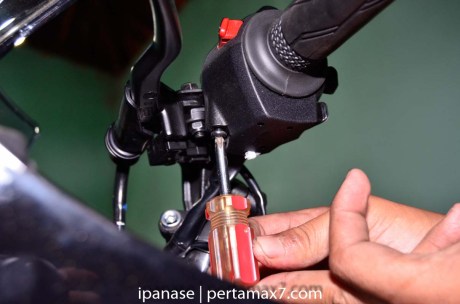

nih cara bukanya, gampang pake banget, tapi kudu pake special tool yakni obeng plus/ philip pendek bingit
hasilnya

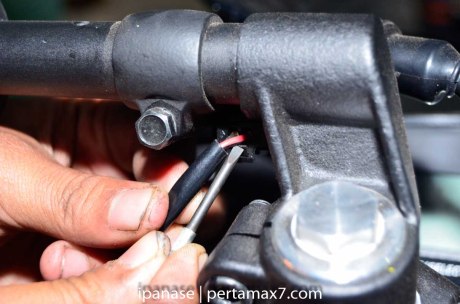

4. jangan lupa cabut kabel sensor handle kopling pake obeng min

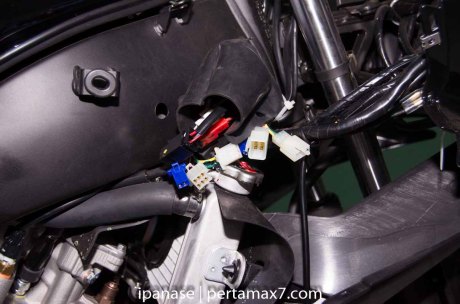

5. buka panel kabel di balik fairing, di sarungin pake karet bro..

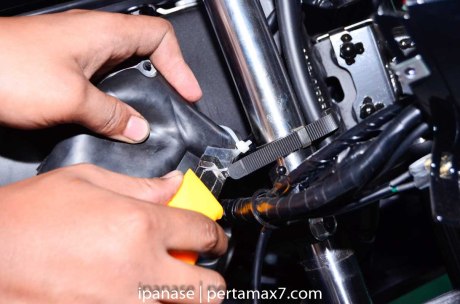

6. potong kabel ties penggangu

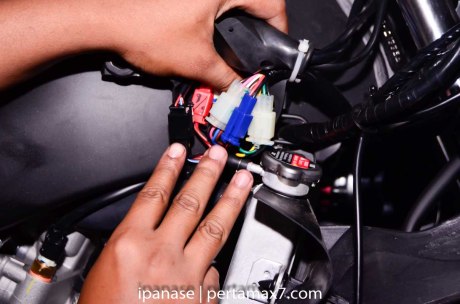

7. lepas 3 soket point 5

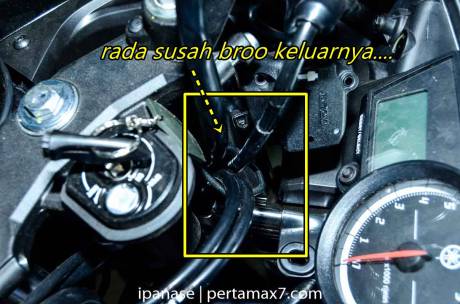

8. saat mau lepas holder saklar R15, ada masalah terjadi, jian susah bin njelimet mas bro, meliuk2 kayak om gas ketemu cewek wis…
9. setelah lepas….

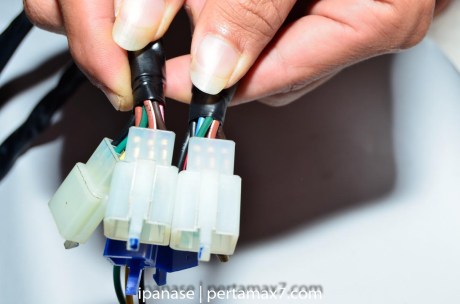

^ rada beda bukan… nggak usah bingung

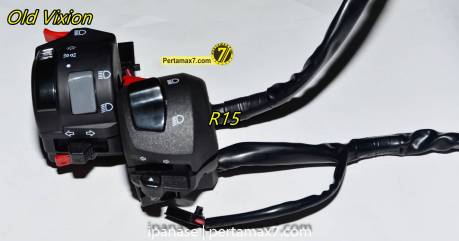

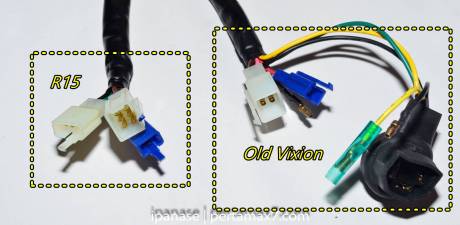

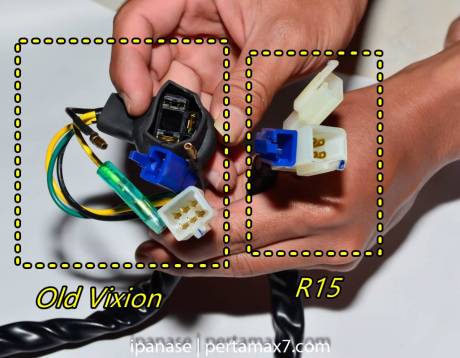

10. meskipun mirip, namun ada sedikit perbedaan antara saklar R15 dan Old vixion, yakni pada…

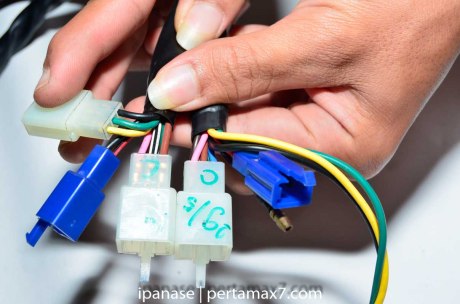

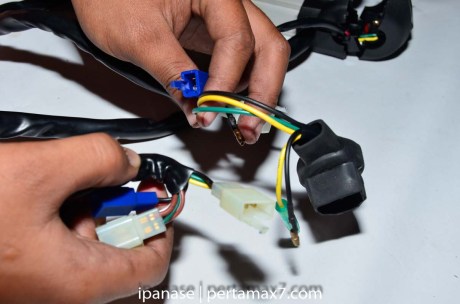

soket lampunya beda mas bro, jian tobat tenan.. kirain PNP 100 persenm, nyatanya hampir pnp lantas gimana nih? gampang, potong saja soket ke lampu R15 dipasang ke saklar old vixion, nggak usah panjang lebar nih carannya…

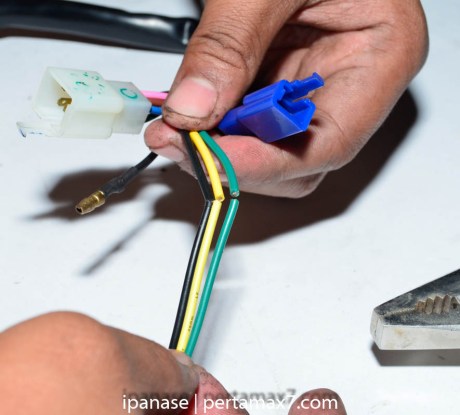

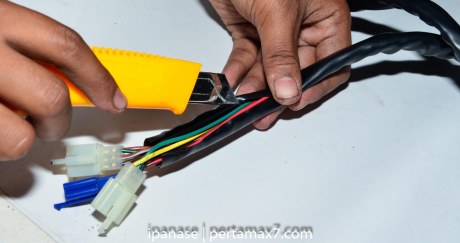

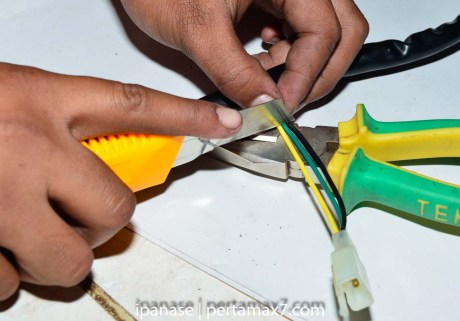

11. di belah dulu

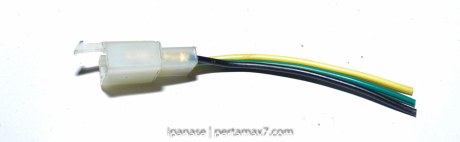

ambil soketnya saja
jadinya..
begitu juga dengan saklat old vixion

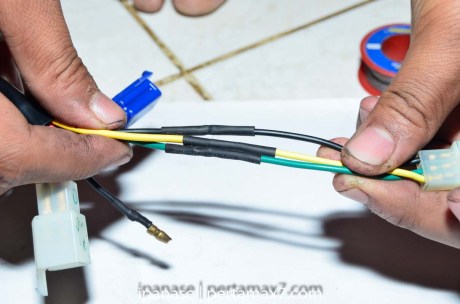

kemudian disambung
janan lupa potong dulu solasi bakarnya

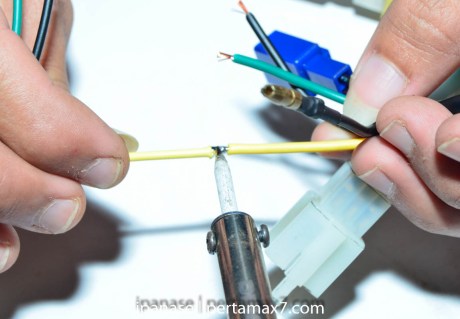

kelupas dikit kabelnya trus solder.. ( warnanya sama kok )

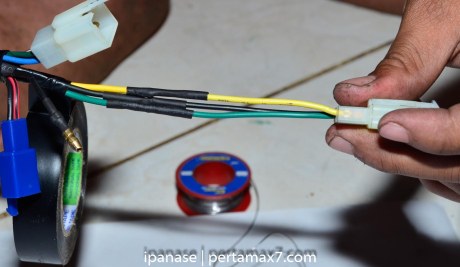

hasilnya…
kemudian disolatip tuh kabel, bair nggak vulgar 😆
12. kemudian dicoba.. yaps langsung saja colokkan saklar old vixion yang sudah di modifikasi ini di kabel body R15… hasilnya?
semua tombol berfungsi optimal dari klakson sein, saklar lampu, hingga lampu tembak/ dim

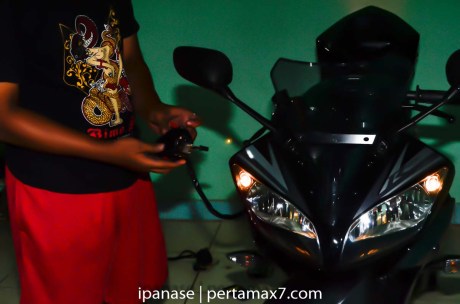

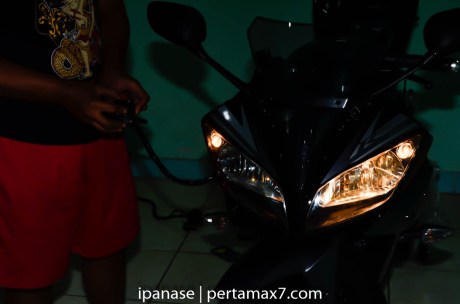

^ yeah, berhasil mas bro… saat lampu dekat
saat lampu jauh nyala 2 2nya, tapi ndak ane foto , lupa :v

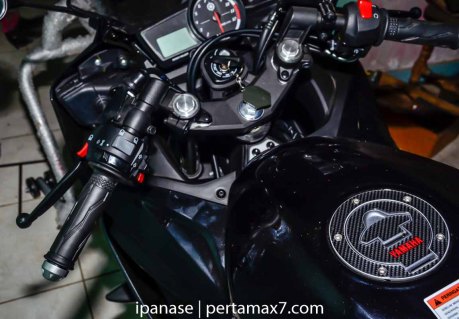

13. pasang tuh saklar old vixion ke R15
14. tutup semua fairing yang tadi dibongkar… dan selesai, waktu pengerjaan tadi sama foto2 satu jam lah…
namun tetap meskipun lampu sudah bisa mati, namun untuk riding jangan lupa hidupkan lampu utama demi keselamatan, nah mematikan lampu ini untuk masuk desa/ gang saja… ok
bagi yang masih kesulitan, monggo ke rumah ane saja, jangan lupa bawa holder old vixion, kalau ane pas senggang bisa tak pasangin 😀
NB :
1. garansi kelistrikan jelas angus
2. lakukan dengan resiko ditanggung sendiri 😀
3. lampu senja/ ampu kota/ lampu posisi baik depan maupun belakang tidak mati, tetap menyala saat kontak on, bisa kok dimatikan tapi kudu wiring lagi, gampang 😀
salam DIY
semoga berguna ya gan….
thanks buat yang terlibat dalam pebuatan artikel ini
yang tidak bisa disebut satu-persatu ( takut terkenal 😆 )
